Как выбрать круглые промышленные титановые диски: руководство покупателя

Почему титановые круглые диски стоят премиум-класса

Соотношение прочности и веса титана примерно в два раза больше, чем из нержавеющей стали примерно на 40% меньше веса. Его коррозионная стойкость в морской воде, средах с высоким содержанием хлора и жидкостях человеческого организма не имеет себе равных среди большинства распространенных металлов. Для требовательных промышленных применений эти свойства оправдывают надбавку к цене, которая обычно составляет В 5–10 раз выше, чем у нержавеющей стали 316L. за килограмм.

Круглые диски специально используются в качестве седел клапанов, рабочих колес насосов, заготовок фланцев, компонентов теплообменников, заготовок для хирургических имплантатов и фитингов для переборок в аэрокосмической отрасли. Геометрия — плоская, круглая и симметричная — делает их универсальной отправной точкой для обработки на станках с ЧПУ.

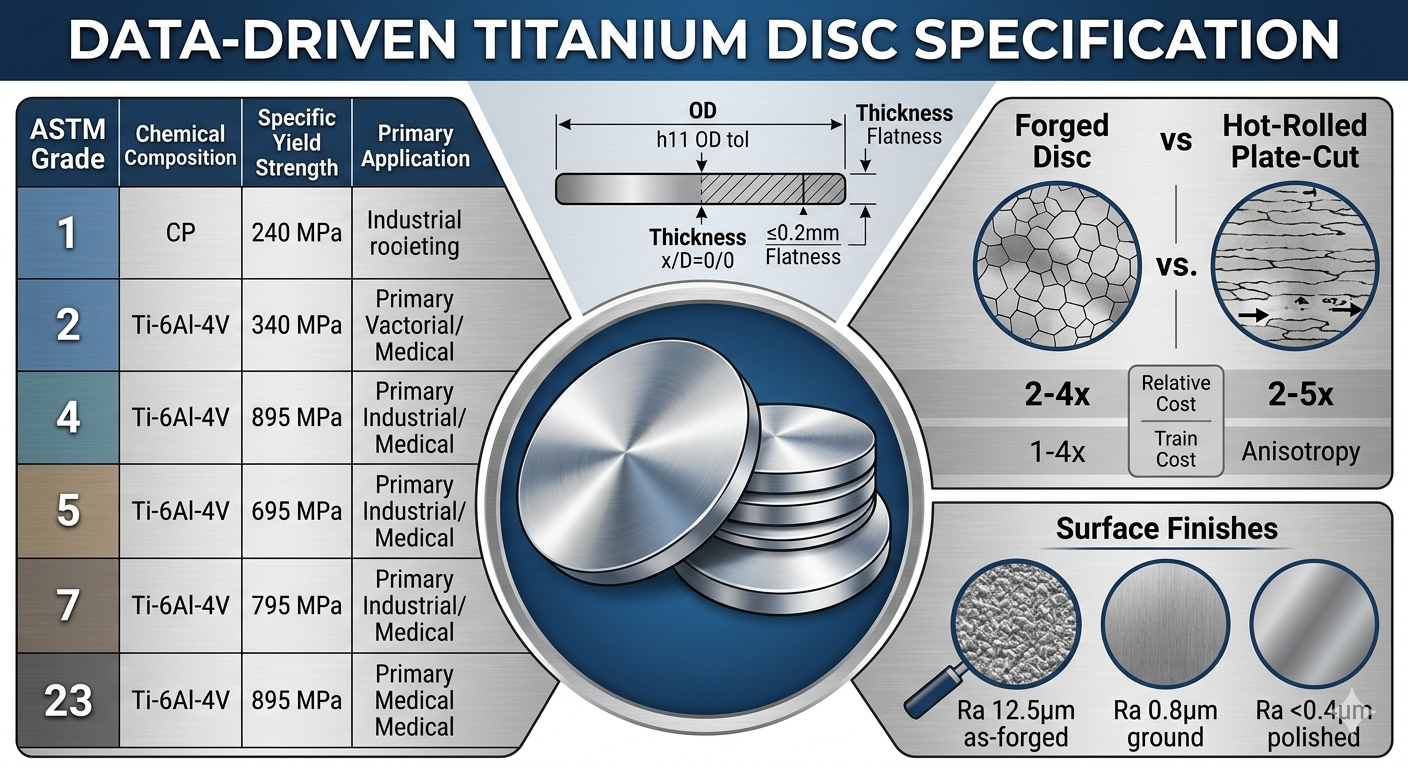

Понимание марок титана: самое важное решение

Титан не является одним материалом. Существует более 30 марок, обозначенных ASTM, но большинство промышленных покупателей работают в пределах короткого списка из шести. Выбор неправильной оценки — самая дорогая ошибка, которую вы можете совершить.

Уровень 2 используется по умолчанию для большинства промышленных покупателей. потому что он балансирует в устойчивости к коррозии, обрабатываемости и доступности. Модернизируйте до класса 5 только тогда, когда этого требуют структурные нагрузки. Выбирайте класс 7 или класс 12, если в окружающей среде присутствуют восстанавливающие кислоты, которые могут разрушать стандартные сорта CP.

Габаритные характеристики: что измерять и проверять

Титановый круглый диск имеет четыре основных размера. Каждый из них должен быть четко указан в вашем заказе на поставку, чтобы избежать несоответствия деталей.

Внешний диаметр (НД)

Стандартные стандартные диски можно приобрести на сайте наружный диаметр от 10 до 1000 мм , хотя размер большинства складских запасов составляет от 50 до 500 мм. Для наружного диаметра более 600 мм ожидаемое время выполнения индивидуального заказа составит 8–14 недель. Укажите класс допуска: h11 (±0,1–0,4 мм) для общепромышленного применения или h8/h9 для узлов точной посадки.

Толщина

Диски обычно варьируются от Толщина от 1 мм до 150 мм . При толщине ниже 3 мм плоскостность становится критической — коробление во время горячей прокатки может привести к ошибкам параллельности, превышающим 0,5 мм на 100 мм, что неприемлемо для клапанов или уплотнений. Укажите допуск плоскостности (например, общее индикаторное биение ≤0,2 мм) на любом диске толщиной менее 5 мм.

Толщина-to-Diameter Ratio

Соотношение ниже 1:10 (толщина менее 10% диаметра) считается тонким диском и склонно к деформации во время механической и термообработки. Если для вашего применения требуется соотношение ниже 1:15, запросите отжиг для снятия напряжений как часть условия поставки.

Допуск по весу и массе

Для вращающихся деталей, таких как рабочие колеса, допуск по массе имеет такое же значение, как и допуск на размер. Укажите максимальное отклонение веса ±0,5% если диск будет использоваться в сбалансированном вращающемся узле. Несбалансированные диски в высокоскоростных приложениях могут вызывать вибрации, которые повреждают подшипники в течение тысяч часов работы.

Метод производства: кованый, прокатный или вырезанный из прутка.

То, как был изготовлен диск, напрямую влияет на его механические свойства и внутреннюю целостность. На рынке доминируют три производственных направления:

• Горячекатаный диск/листовой рез: Самый экономичный вариант. Титановый сляб подвергается горячей прокатке до необходимой толщины, затем круглая заготовка подвергается плазменной или гидроабразивной резке до наружного диаметра. Структура зерен направленная (анизотропная), что может снизить усталостную долговечность на 10–20 % по сравнению с коваными деталями при определенных направлениях нагрузки.
• Кованый диск: Заготовка прессуется под давлением до почти чистой формы диска. Это улучшает зернистую структуру, устраняет пористость и обеспечивает изотропные механические свойства. Аэрокосмическая и медицинская промышленность почти всегда требуют ковки. Стоимость обычно составляет 2–4 проката листового проката.
• Диск, вырезанный из круглого прутка: Круглый титановый пруток нарезается до необходимой толщины. Это сохраняет мелкую, деформированную структуру прутка и идеально подходит для небольших наружных диаметров (менее 100 мм). Он дороже за килограмм, чем пластинчатый для больших диаметров.

Для общепромышленного применения (фланцы, проставки, некритическое использование в конструкциях) пластинчатые диски экономически эффективны. Для циклически нагруженных или критически важных для безопасности деталей всегда указывайте кованые.

Варианты отделки поверхности и когда каждый имеет значение

Качество поверхности влияет на характеристики уплотнения, усталостную прочность, биосовместимость и затраты на последующую механическую обработку. Поставщики предлагают несколько стандартных условий:

• Горячекатаный / свежекованый (Ra 3,2–12,5 мкм): Наличие прокатной окалины. Самая низкая стоимость. В большинстве случаев требуется механическая обработка перед использованием. Подходит в качестве сырья.
• Маринованные/очищенные (Ra 1,6–6,3 мкм): Кислотное травление удаляет окалину и восстанавливает пассивный оксидный слой. Хорошая устойчивость к коррозии без механической обработки. Обычное явление для компонентов химической промышленности.
• Земля (Ra 0,4–1,6 мкм): Плоские шлифованные поверхности необходимы для уплотнительных поверхностей, прецизионных седел прокладок и оптических креплений. Обычно для небольших ОД добавляется 15–50 долларов за диск, для больших — значительно больше.
• Полированный (Ra <0,4 мкм): Электрополировка или механическая полировка. Обязательно для имплантируемых медицинских устройств (соответствие ISO 10993) и гигиенических поверхностей, контактирующих с пищевыми/фармацевтическими продуктами.
• Анодированный: Слой электрохимического оксида для цветового кодирования, повышенной твердости поверхности (~ 400 HV) или улучшенных диэлектрических свойств. Анодирование типа II распространено в авиационно-космической сфере MRO.

Сертификация материалов и требования к отслеживаемости

Никогда не покупайте промышленные титановые диски без отчета об испытаниях материала (MTR). Законный MTR документирует химический состав (соответствующий ASTM B265, AMS 4928 или эквивалентному), результаты механических испытаний (предел текучести, UTS, удлинение), номер плавки/партии и аккредитацию завода (обычно ISO 17025 или NADCAP).

Для конкретных регулируемых отраслей применяются дополнительные сертификации:

• Аэрокосмическая промышленность: AMS 4928 (класс 5, пруток/заготовка), AMS 4911 (лист/пластина), форма FAA 8130-3 или форма EASA 1 для деталей, годных к полетам.
• Медицинские/имплантируемые: ASTM F67 (титан CP), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, испытания на биосовместимость по ISO 10993.
• Сосуды под давлением/трубопроводы: ASME, раздел II, часть B (ASTM B265 для полос/листов/пластинок), PED 2014/68/EU для европейских рынков.
• Ядерная: ASTM B265, класс 12 или 16, с дополнительной документацией по неразрушающему контролю (ультразвуковой или радиографический контроль) и документации по закупкам ASME NCA-3800.

Запросите полную отслеживаемость тепла. Поставщик с хорошей репутацией может отследить любой диск до исходного номера плавки плавления на титановом заводе, что имеет решающее значение для анализа неисправностей и проверок со стороны регулирующих органов.

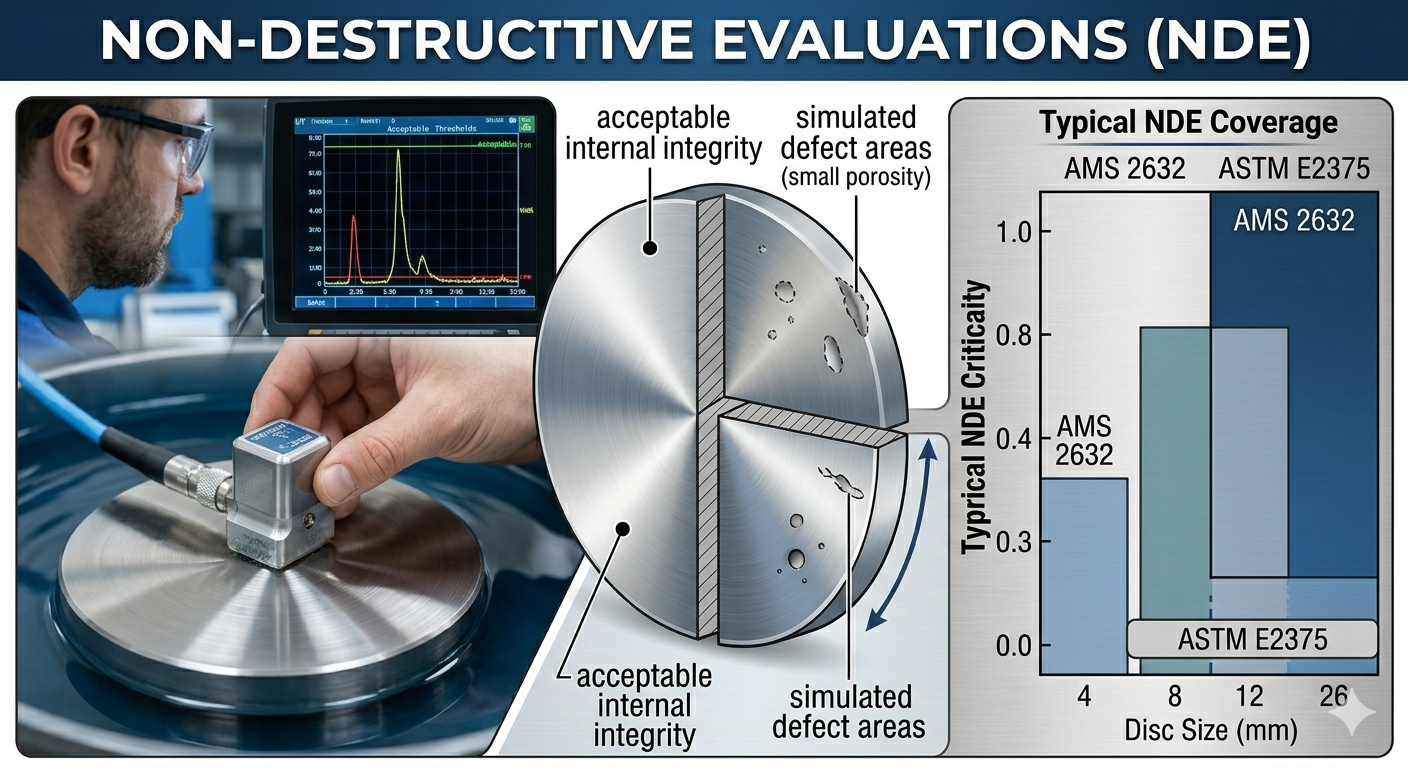

Неразрушающая оценка: когда это необходимо

Внутренние дефекты — пористость, включения, расслоения — невозможно обнаружить визуально. Для дисков, которые будут выдерживать структурные нагрузки или использоваться в критических сборках, укажите NDE в своем заказе на поставку. Общие методы включают в себя:

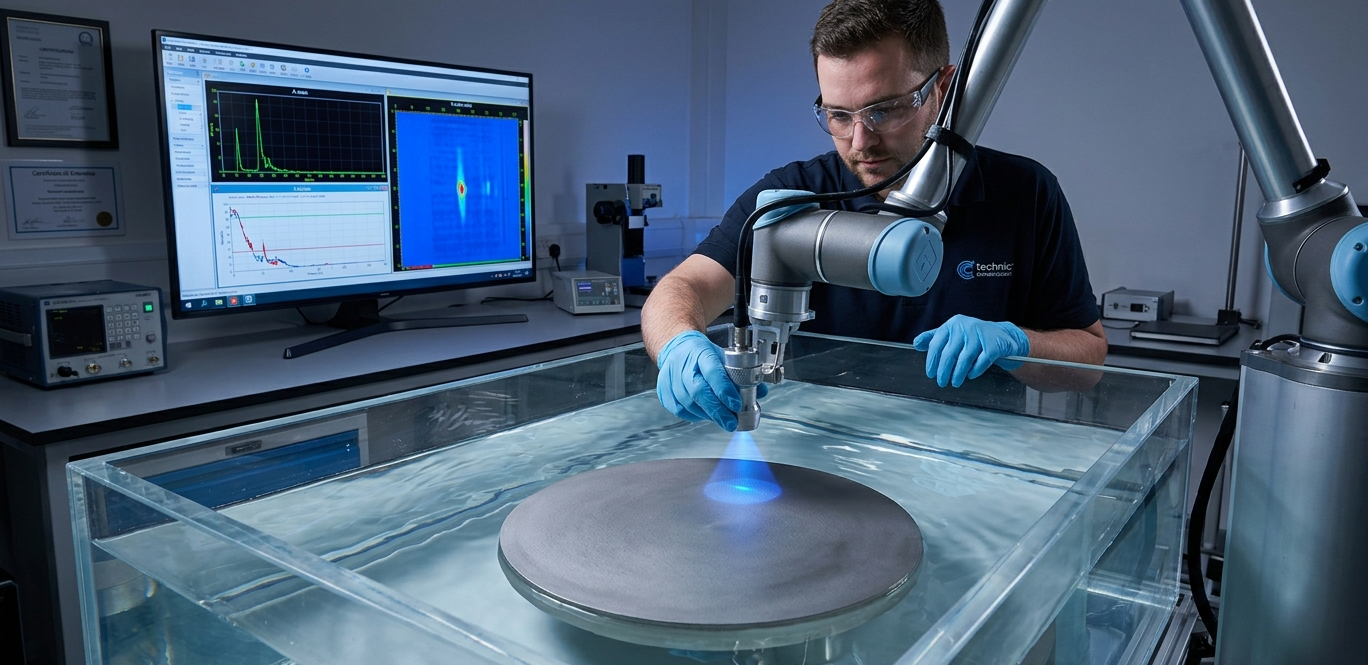

• Ультразвуковой контроль (УЗ): Основной метод неразрушающего контроля для титановых дисков толщиной более 12 мм. Обнаруживает подповерхностные объемные дефекты. Укажите критерии приемки согласно AMS 2632 или ASTM E2375.
• Пенетрантный контроль (LPI/FPI): Обнаруживает трещины и пористость, разрушающие поверхность. Низкая стоимость (~ 10–30 долларов за диск стандартных размеров). Укажите согласно ASTM E1417 или AMS 2647 для аэрокосмической отрасли.
• Радиографическое тестирование (РТ): Рентгеновская или гамма-визуализация сложных внутренних структур. Используется для больших кованых дисков в ядерных установках и сосудах под давлением.

Как практическое правило: требуется LPI для всех дисков, критичных к безопасности, и UT для кованых дисков толщиной более 25 мм. . Для общепромышленного оборудования при умеренных нагрузках NDE может быть опущен для контроля затрат.

Стратегия снабжения: прямой завод против дистрибьютора против спотового рынка

Место покупки влияет на цену, время выполнения заказа, качество документации и риск подделки — все это является серьезной проблемой в цепочке поставок титана.

Милл Директ

Закупки напрямую у основных производителей (ВСМПО-АВИСМА, ТИМЕТ, ATI, Kobe Steel) обеспечивают лучшую отслеживаемость и самую низкую цену за килограмм при больших объемах. Минимальный объем заказа обычно начинается от 500–2000 кг , со сроком выполнения 12–20 недель для нестандартных размеров. Лучше всего подходит для крупномасштабных долгосрочных программ.

Сертифицированный дистрибьютор

Дистрибьюторы, сертифицированные по стандарту AS9120B или ISO 9001, имеют запасы, нарезанные по размеру, с полной отслеживаемостью MTR. Сроки выполнения обычно составляют 1–3 недели для стандартных марок и размеров. Ценовая надбавка к цене по сравнению с прямым производством составляет 15–40%, но минимальный объем заказа намного ниже (иногда всего одна штука). Это правильный канал для большинства промышленных покупателей.

Спотовый рынок / Интернет-торговые площадки

Интернет-рынки и спотовые торговцы могут предлагать привлекательные цены, но несут повышенный риск подделок и неправильной оценки. Расследование ФАУ в 2019 году обнаружило в цепочке поставок аэрокосмической отрасли титановые детали с фальсифицированными MTR — проблема, которая сохраняется во всей отрасли. Никогда не приобретайте критически важные для безопасности титановые диски у непроверенных поставщиков без независимой химической проверки (рентгенофлуоресцентный анализ или анализ OES).

Ценовые ориентиры и драйверы затрат

Цены на титан нестабильны и привязаны к ценам на губчатое сырье, затратам на энергию и циклам спроса в аэрокосмической отрасли. Тем не менее, приблизительные диапазоны цен дистрибьюторов на стандартные диски (по последним рыночным данным) дают полезные ориентиры:

Крупнейшими факторами затрат, помимо сырья, являются: требования неразрушающего контроля (10–25%), жесткие допуски (15–40%), шлифовка поверхности (15–100 долларов США за диск) и сертификационная документация (50–200 долларов США за заказ на оформление документов NADCAP/AS9100).

Практический контрольный список перед размещением заказа

Используйте этот контрольный список, чтобы убедиться в полноте спецификации покупки перед отправкой запроса на предложение (RFQ):

1. Указанная марка сплава (например, класс 2 по ASTM B265 или Ti-6Al-4V по AMS 4928)
2. Наружный диаметр с указанным классом допуска (например, 150 мм ±0,2 мм)
3. Толщина with flatness tolerance if below 10 mm
4. Указан маршрут производства (кованый/прокатный/прутковый)
5. Заявлено состояние поставки (отожженное, STA, прокатанное)
6. Требования к чистоте поверхности (после травления, шлифовка до Ra 0,8 мкм, полировка, анодирование)
7. Перечислены требования неразрушающего контроля (LPI по ASTM E1417, UT по AMS 2632 или отсутствие)
8. Требуемые документы по сертификации и отслеживанию (MTR, C of C, номер плавки)
9. Количество и любой график поставок в шахматном порядке
10. Требования к упаковке (индивидуальная упаковка, влагонепроницаемость, отсутствие штабелирования при прямом контакте)

Полный запрос предложения, охватывающий все десять пунктов, позволит получить сопоставимые, точные расценки от нескольких поставщиков и значительно снизит риск получения деталей, которые не пройдут входной контроль.
