Титановый стержень – гибкий и высокопрочный металл для ваших нужд

Почему титановый слиток превосходит обычные металлы

Титановый стержень обеспечивает непревзойденное соотношение прочности и веса — почти в два раза больше, чем у нержавеющей стали 316L — и при этом устойчиво к коррозии в морской воде, хлоре и биологических жидкостях. Является ли приложение крепежом для аэрокосмической отрасли, сертифицированным АСТМ Б348 , ортопедический имплантат, регулируемый АСТМ Ф136 и ИСО 5832-3 или глубоководный балластный корпус, рассчитанный на глубину 6000 м, титановый стержень обеспечивает структурную целостность, с которой не может сравниться ни один другой коммерчески жизнеспособный металл при сопоставимом весе.

В этом руководстве представлены механические данные, сравнение марок за маркой, отраслевые применения, соображения по обработке и ответы на самые актуальные вопросы о закупках, чтобы инженеры и покупатели могли выбрать правильную заготовку прутка уже при первом заказе.

Классификация материалов и ключевые марки

Титановый пруток подразделяется на технически чистые (КП) сорта и Марки титановых сплавов . Четыре степени CP (1–4 степени) различаются только содержанием кислорода и железа; Марки сплавов содержат такие элементы, как алюминий и ванадий, для создания конкретных механических профилей.

Класс 1 – Максимальная формуемость

Предельная прочность на разрыв (UTS): минимум 240 МПа; Предел текучести: минимум 170 МПа; Плотность: 4,51 г/см³. Бар 1-го класса, регулируемый АСТМ Б348 Grade 1 , самый мягкий сорт CP. Он предпочтителен для трубных решеток опреснительных установок, облицовок химических реакторов и архитектурной облицовки, где требуется холодная штамповка.

Уровень 2 – Рабочая лошадка общего назначения

УТС: не менее 345 МПа; Предел текучести: минимум 275 МПа; Удлинение: минимум 20%. Самый широко распространенный сорт CP. Область применения включает морские подводные теплообменники, судовые гребные валы и оборудование для электрохимической обработки. АСТМ Б348 Grade 2 и ИСО 9001 сертификаты завода являются стандартными требованиями.

Класс 4 – Титан CP высочайшей прочности

УТС: не менее 550 МПа; Предел текучести: минимум 483 МПа. Используется в компонентах хирургических имплантатов и химических трубопроводах высокого давления, где следует избегать использования легирующих элементов из соображений биосовместимости или коррозии.

Уровень 5 (Ti-6Al-4V) – золотой стандарт аэрокосмической и медицинской промышленности

УТС: не менее 950 МПа; Предел текучести: минимум 880 МПа; Плотность: 4,43 г/см³; Предел усталости (10⁷ циклов): ~620 МПа. Альфа-бета-сплав, содержащий 6% алюминия и 4% ванадия. Управляется АСТМ Б348 Grade 5 для промышленного бара и АМС 4928 для аэрокосмической отрасли. Он доминирует в поковках лопаток турбин, каркасах самолетов, рычагах подвески гоночных автомобилей и ортопедических штоках с большим циклом работы.

Степень 23 (Ti-6Al-4V ELI) – доработка до уровня имплантата

УТС: не менее 860 МПа; Предел текучести: минимум 795 МПа; Содержание кислорода ≤ 0,13% масс. Химический состав со сверхнизким межузельным содержанием (ELI) снижает содержание кислорода, азота и железа, что повышает вязкость разрушения и усталостную прочность в условиях циклических нагрузок. Обязательный стандарт для несущих ортопедических имплантатов: АСТМ Ф136 и ИСО 5832-3 . Используется в бедренных ножках тазобедренного сустава, межтеловых кейджах и зубных абатментах.

Класс 7 (Ti-0,2Pd) – превосходная химическая стойкость

Добавление палладия (0,12–0,25%) резко снижает скорость коррозии в восстанавливающих кислотах, таких как соляная и серная. Предпочтительно для химического технологического оборудования, где степень 2 подвержена щелевой коррозии. Управляется АСТМ Б348 Grade 7 .

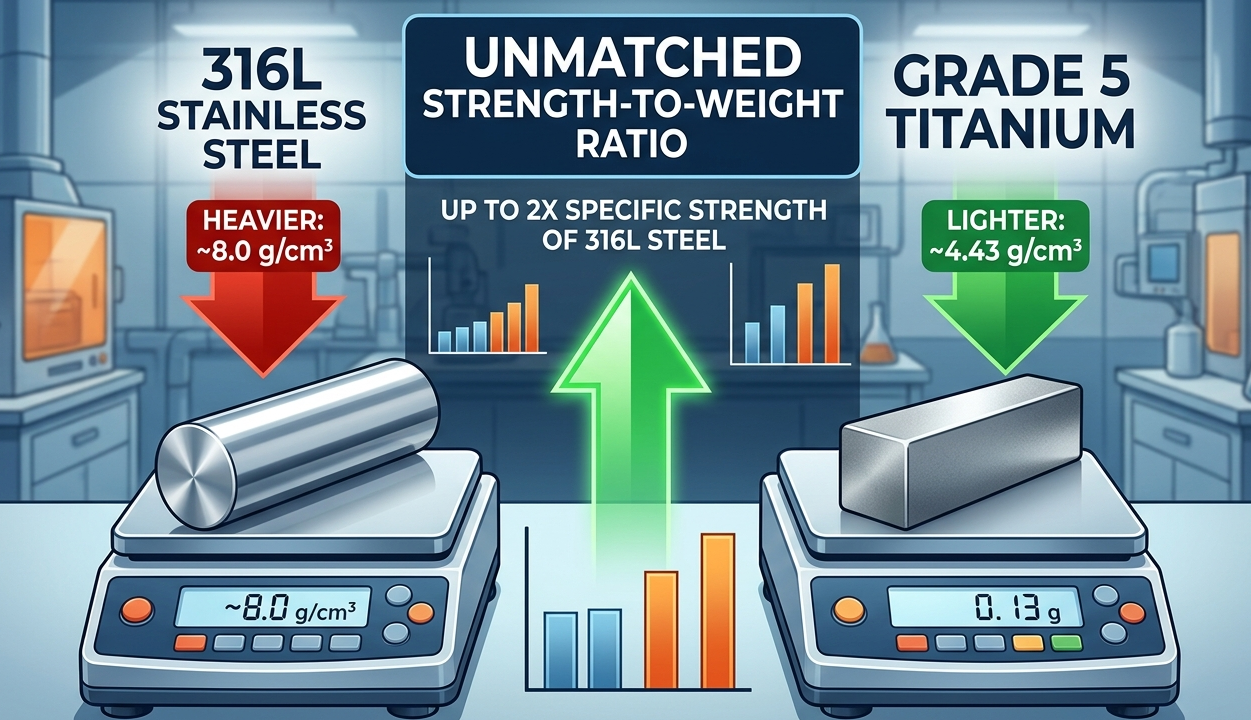

Данные о механических характеристиках: титановый стержень по сравнению с нержавеющей сталью 316L.

Таблица ниже позволяет провести анализ прямого замещения. Все значения титана относятся к отожженному пруту согласно АСТМ Б348; Значения для 316L соответствуют отожженному стержню ASTM A276.

Ключевой вывод: Титановый стержень класса 5 имеет удельную прочность в 3,5 раза выше, чем у нержавеющей стали 316L. при весе на 45 % меньше на единицу объема, что является решающим преимуществом для конструкций, которым важен вес.

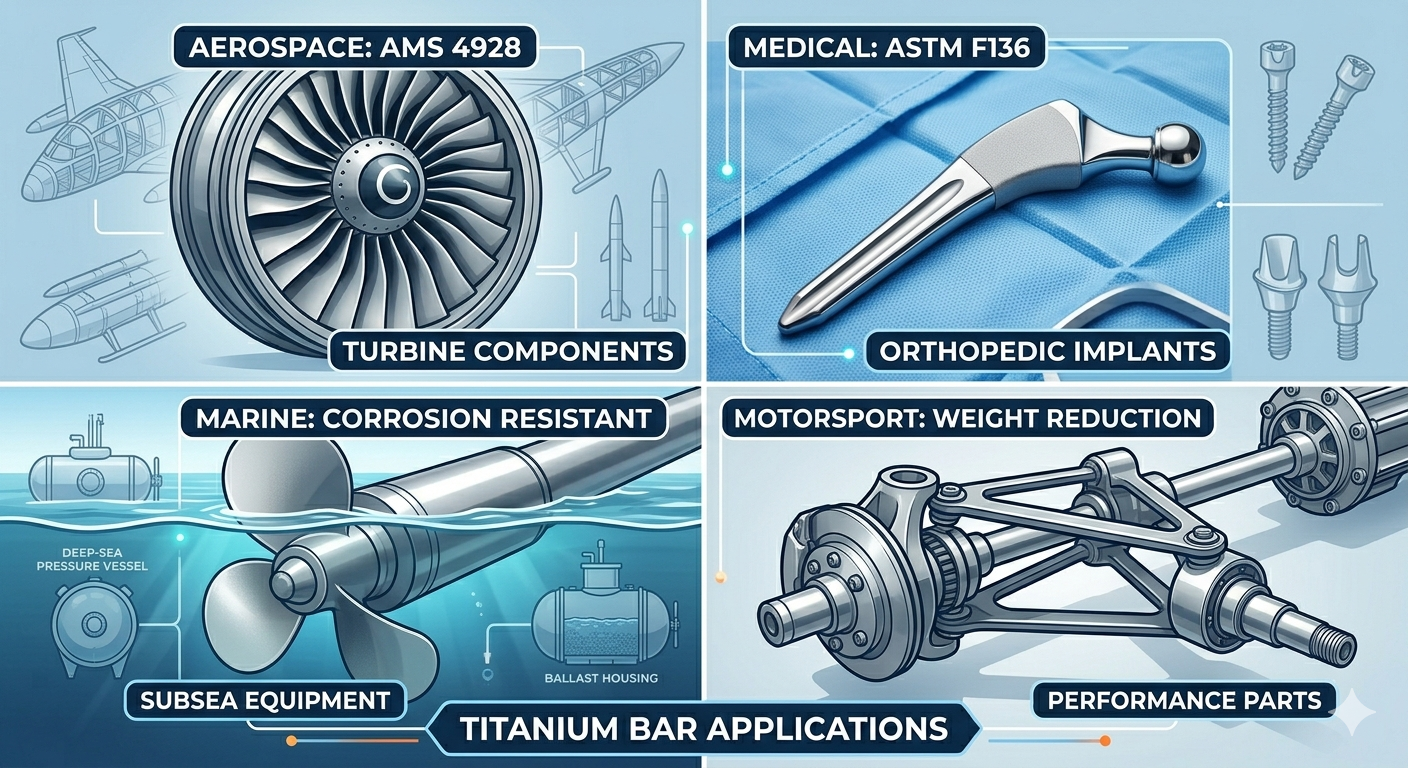

Отраслевые приложения и действующие стандарты

Аэрокосмическая и оборонная промышленность

Титановый стержень составляет примерно 15–20% веса конструкции коммерческих самолетов следующего поколения. К критически важным приложениям относятся:

• Крепления и болты планера (5 класс, АМС 4928 , серия NAS 1352) — замена стальных болтов со снижением веса на одну треть.
• Поковки дисков компрессора и turbine blade root bars ( АМС 4928 / AMS 4965 ) рассчитан на постоянную температуру 315 °C
• Корпуса гидроприводов и landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Планер гиперзвуковой ракеты (5 класс или Beta-C, АСТМ Б348 Grade 19 )

Медицинские и ортопедические имплантаты

Способность титана к остеоинтеграции — прямое соединение с живой костью без контакта с фиброзной тканью — делает его незаменимым в несущих нагрузку имплантатах. Класс 23 бар ( АСТМ Ф136, ISO 5832-3 ) поручено:

• Бедренные ножки бедра и acetabular shell blanks — machined from 50–80 mm diameter bar
• Спинальные транспедикулярные винты и interbody cage frames — torque-critical thread roots require tight fatigue data
• Абатменты для зубных имплантатов фрезерованные системами CAD/CAM — Grade 4 или 2 класс3 за ИСО 10271
• Пластины для фиксации травм и интрамедуллярные стержни — где важна совместимость с МРТ (неферромагнитная)

Морская и подводная инженерия

Скорость коррозии титанового стержня в морской воде эффективно снижается. 0,025 мм/год — по сравнению с 0,5–1,5 мм/год для 316L, что позволяет обеспечить 25-летний цикл обслуживания без технического обслуживания. Ключевые области применения:

• Стяжки для глубоководных сосудов под давлением и балластных цистерн рассчитано на давление 600 бар (глубина 6000 м) с использованием класса 5 бар на АСТМ Б348
• Поковки карданного вала для военных кораблей — класс 2 обеспечивает устойчивость к коррозии без расходных анодов.
• Трубные решетки теплообменника опреснительной установки во 2 классе за АСТМ Б348 и АСМЭ СБ-348
• Корневые болты лопаток приливной турбины и mooring anchor pins in Grade 5

Химическая обработка и энергетика

В хлорщелочных установках и реакторах влажной химии титан превосходит Hastelloy при более низкой стоимости на единицу объема. Конкретные приложения включают в себя:

• Держатели электродов электролитической ячейки — Класс 1 бар для максимальной проводимости и формуемости
• Шахты реакторов азотной и уксусной кислоты — Класс 2 бар, рабочая температура до 250 °C.
• Валы насоса соляной кислоты — Марка 7 (Ти-0,2Pd, АСТМ Б348 Grade 7 ), где восстановительно-кислотная щелевая коррозия является видом отказа
• Крепления контейнеров для хранения ядерных отходов — Марка 12 (Ti-0,3Mo-0,8Ni) по сочетанию прочности и восстановительной кислотостойкости.

Автоспорт и высокопроизводительная автомобильная промышленность

Правила Формулы 1 допускают использование титана в стойках подвески, валах коробки передач и креплениях колес, где экономия веса напрямую влияет на время прохождения круга. Бар класса 5, обработанный до АМС 4928 обеспечивает Снижение веса на 40% по сравнению с эквивалентными стальными компонентами без потери усталостной долговечности при пороге 10⁷ циклов.

Стандартные размеры и технические характеристики поставки

Титановый стержень доступен в круглом, шестиугольном, квадратном и плоском (прямоугольном) профилях. В следующей таблице приведены стандартные размеры запасов и основные характеристики.

Варианты отделки поверхности включают в себя: горячекатаный без окалины (HRD) , холоднотянутый, светлый отжиг (CDBA) и бесцентрово-шлифованный (допуск ±0,05 мм). Аэрокосмическая и медицинская промышленность обычно требуют использования бесцентрового шлифованного стержня с отслеживанием сертификата завода по номеру плавки.

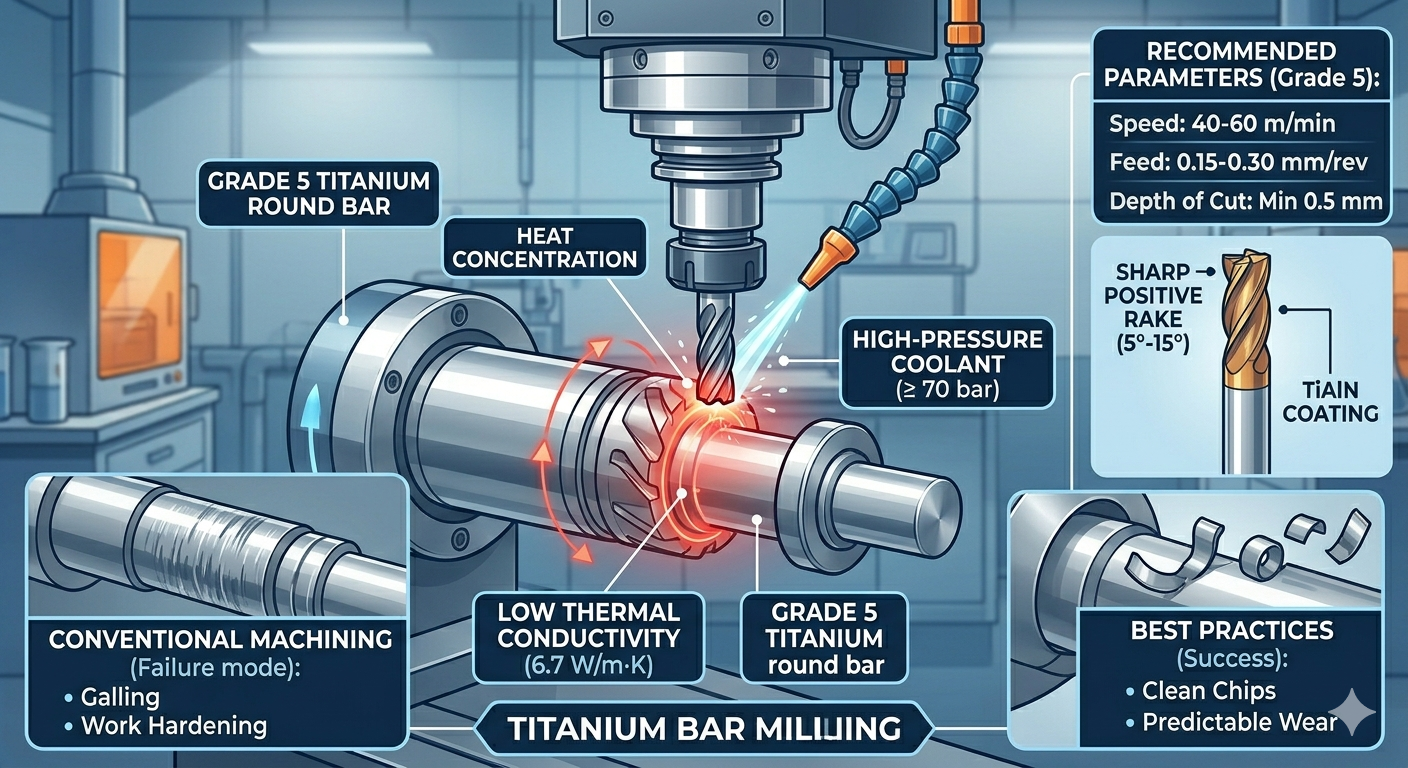

Обработка титанового стержня: проблемы и лучшие практики

Низкая теплопроводность титана ( 6,7 Вт/м·К для класса 5 (по сравнению с 16,3 Вт/м·К для 316L) приводит к тому, что тепло концентрируется на режущей кромке, а не рассеивается через стружку. Без правильных параметров процесса наросты на кромке, наклеп и истирание инструмента приводят к быстрому выходу пластины из строя и отклонению размеров.

Рекомендуемые параметры токарной обработки для прутка класса 5

• Скорость резки: 40–60 м/мин (твердосплавная пластина без покрытия или пластина с покрытием TiAlN, ISO K10–K20)
• Скорость подачи: 0,15–0,30 мм/об для поддержания стружкодробления и предотвращения трения.
• Глубина реза: Минимум 0,5 мм для среза ниже наклепанного слоя от предыдущих проходов.
• Охлаждающая жидкость: Обязательна подача СОЖ под высоким давлением ≥ 70 бар, направленная в зону резания.
• Геометрия инструмента: Острый положительный передний угол (5–15°) для минимизации силы резания и выделения тепла.

Замечания по фрезерованию и сверлению

Для фрезерования бар класса 5 выполните попутное фрезерование (традиционное: избегать) с 3–5-зубые концевые фрезы с покрытием TiAlN при скорости резания 60–80 м/мин срок службы инструмента составляет более 30 минут на кромку. Для сверления требуется подача СОЖ через шпиндель; Циклы сверления с пробивкой диаметром 1× предотвращают налипание стружки и термическое схватывание в глубоких отверстиях.

Машина классов CP (класс 1–2) примерно на 30% легче чем класс 5, из-за более низкой прочности, но их клейкая природа по-прежнему требует острой оснастки и надежного контроля стружки.

Требования к обеспечению качества и сертификации

При закупке титановых прутков для критически важных применений необходимо указать следующую цепочку документации для обеспечения отслеживаемости и соответствия:

1. Сертификат заводских испытаний (MTC) в соответствии с EN 10204 3.1 или 3.2. - химический состав и результаты механических испытаний, отслеживаемые по номеру плавки.
2. АСТМ Б348 or AMS 4928 compliance statement — подтверждение соответствия спецификации применимого класса
3. Отчет ультразвукового контроля (UT) — обязательно для аэрокосмических стержней диаметром > 50 мм согласно AMS 2631 / ASTM E2375.
4. Химический анализ (OES или ICP) — проверка содержания кислорода для класса 23 ELI (≤ 0,13 мас. %) по АСТМ Ф136.
5. ИСО 9001:2015 / AS9100D Quality Management System certificate с завода — требуется большинству OEM-производителей первого уровня в аэрокосмической и медицинской отрасли.
6. Декларация REACH/RoHS для класса 7 (содержание палладия требует раскрытия информации о конфликтных минералах в цепочках поставок ЕС)

Руководство по выбору класса по применению

Часто задаваемые вопросы

В1: В чем разница между титановыми стержнями класса 5 и класса 2 и как мне выбрать?

Grade 2 является технически чистым титаном: без легирующих элементов, УТС 345 МПа , отличная коррозионная стойкость и легкая формуемость в холодном состоянии. Это экономически эффективный выбор для химического технологического оборудования, судовых теплообменников и медицинских инструментов, не несущих структурные нагрузки. 5 класс (Ти-6Ал-4В) представляет собой альфа-бета-сплав с УТС 950 МПа — почти в 3 раза прочнее, — но он стоит на 20–30% дороже за килограмм и его значительно сложнее обрабатывать. Выбирайте класс 5, если компонент является несущим, критическим по усталости или если вес необходимо свести к минимуму. Выбирайте класс 2, если основным фактором является коррозионная стойкость, а механические нагрузки невелики.

Вопрос 2: Почему титановый стержень труднее обрабатывать по сравнению с нержавеющей сталью?

Три свойства делают титан сложной задачей: (1) Низкая теплопроводность (6,7 Вт/м·К) означает, что тепло не может уйти через стружку — оно накапливается на кончике инструмента, ускоряя износ; (2) Высокая химическая активность при повышенной температуре титан приваривается (натирается) к режущей кромке, образуя наросты на кромке; (3) Упрочнение — поверхность затвердевает при каждом проходе, поэтому следующий проход должен резать ниже этого слоя. Правильное управление скоростью резания (≤ 60 м/мин), высоким давлением СОЖ (≥ 70 бар), острым инструментом с положительным передним углом и минимальной глубиной резания 0,5 мм решает все три проблемы и обеспечивает предсказуемый срок службы инструмента.

Вопрос 3: Действительно ли титановый стержень биосовместим? Какие стандарты это подтверждают?

Да. Титан образует стабильный инертный слой оксида TiO₂, который предотвращает выброс ионов в ткани. Десятилетия клинических данных подтверждают незначительную цитотоксичность и отсутствие сообщений о системной аллергической реакции — в отличие от никельсодержащих сплавов. Для соответствия нормативным требованиям биосовместимость регулируется ИСО 10993-1 (биологическая оценка медицинских изделий) и ИСО 10993-5 (тест на цитотоксичность). Соответствие уровня материалов подтверждено АСТМ Ф136 (23 класс для имплантатов) и ИСО 5832-3 . Обратите внимание, что у некоторых пациентов наблюдается чувствительность к ванадию; в этих случаях используются сплавы, не содержащие ванадия, такие как Ти-6Ал-7Нб (ИСО 5832-11) вместо этого указаны.

Вопрос 4: Можно ли сваривать титановый стержень и какие меры предосторожности необходимы?

Титановый стержень можно сваривать с помощью Сварка GTAW (TIG) с присадочной проволокой соответствующего класса. Критическим требованием является защита инертным газом : титан поглощает кислород, азот и водород при температуре выше 400 °C, вызывая охрупчивание. Это требует наличия защитных газовых защитных газов (99,999% аргона), чистоты зоны сварки (протирание IPA, отсутствие смазки) и строгого контроля температуры между проходами ниже 150 °C. Качество сварных швов проверено АВС Д1.9 (конструкционный титан) или ASME Раздел IX (оборудование, работающее под давлением). Послесварочная термообработка (PWHT) при температуре 540–600 °C в вакууме или аргоне используется для снятия остаточных напряжений в сварных соединениях класса 5.

Вопрос 5: Насколько титановый стержень отличается от алюминиевых сплавов с точки зрения экономии веса в аэрокосмической отрасли?

Алюминиевые сплавы (например, 7075-Т6: УТС 572 МПа, плотность 2,81 г/см³, удельная прочность ~204 МПа·см³/г) соответствуют титану марки 5 или немного превосходят его по удельной прочности при комнатной температуре. Однако титан сохраняет полные механические свойства до 315 °C где алюминий резко разлагается при температуре выше 150 ° C. Титан также обеспечивает превосходную коррозионную стойкость без обработки поверхности и обеспечивает более высокий порог усталости. Инженерный выбор: алюминий для нетепловых и экономичных конструкций; титан для применения в горячих секциях, критических по усталости или в агрессивных средах, где масса также ограничена.
